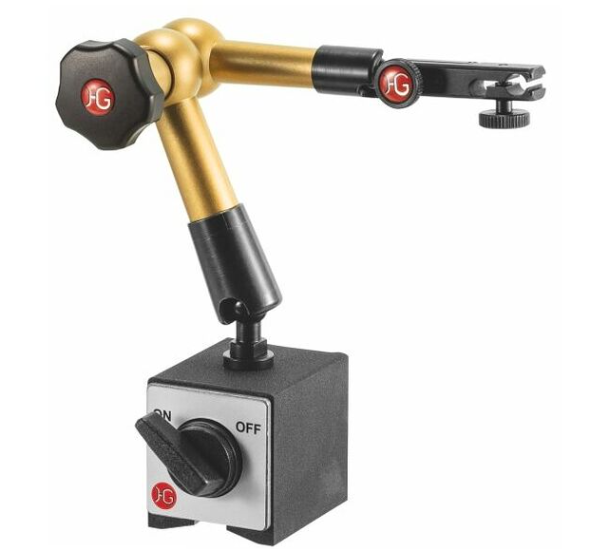

德国HG液压磁性表架104318测量定位工具用于机床加工制造
夹紧力产生：液压

材料：阳极氧化铝、抛光易切削钢、塑料星形握把

球节臂：M6内螺纹

球关节脚：M8外螺纹

标准应用：16公斤

保持力 安全相关应用：12公斤

L1：124mm

L2：176mm

作用半径：300mm

标准磁铁 (LxWxH)：60x50x55mm

附着力标准磁铁：800 N 可切换

测量喙：ø 8 mm H7 和燕尾

一、核心功能与技术特点

该型号采用液压夹紧与磁性吸附的复合设计，通过拧紧星形手柄触发内部液压系统，产生高达 800N 的吸附力。其磁性底座配备 V 型槽与平面双吸附面，可快速固定于机床工作台、夹具或导轨等金属表面，无需额外夹具即可实现百分表、千分表等测量工具的刚性支撑。液压系统的密封性设计使其在 - 15°C 至 + 15°C 温度波动范围内仍能保持稳定夹紧，避免传统机械表架因振动或温度变化导致的位移。

二、典型应用场景

精密加工定位

在 CNC 铣床、磨床等设备上，通过 104318 固定测量工具，实时监测工件平面度、圆度及位置公差。例如在航空航天零件加工中，可对钛合金叶片进行微米级轮廓检测，确保铣削余量均匀性。其 360° 旋转关节与 180° 俯仰调节功能，可适应复杂曲面的多角度测量需求。

机床精度校准

用于机床导轨直线度、主轴跳动等几何精度检测。例如在龙门加工中心安装调试阶段，通过磁性表架吸附于主轴端面，配合千分表测量轴向窜动，校准误差至≤0.005mm。液压夹紧的刚性支撑可有效抑制测量过程中的震颤干扰。

自动化产线适配

在汽车零部件生产线中，该表架可集成于机器人末端执行器，对发动机缸体等批量工件进行快速定位与尺寸抽检。其模块化设计允许安装多种类型测头（如激光位移传感器），满足柔性制造系统的多样化需求。

特殊工况应用

深孔加工：通过延长臂组件将测量工具伸入镗床加工的深孔内部，监测孔径变化

高温环境：采用耐高温密封材料，可在热处理炉旁对淬火工件进行形变检测

潮湿环境：IP54 防护等级设计，适用于水基切削液飞溅的加工区域

三、技术优势与竞品对比

高精度保障

液压系统的刚性夹紧（刚性系数≥20N/μm）显著优于传统机械表架的弹簧夹紧方式，配合精密研磨的关节球面（表面粗糙度 Ra≤0.2μm），可将测量重复性误差控制在 ±0.002mm 以内。与美国 Hoffmann 同类产品相比，104318 的吸附力提升 30%，且重量减轻 15%，更适合长时间悬垂安装。

操作效率优化

单手即可完成吸附 / 释放切换，配合机械微调旋钮（最小分度 0.01mm），可在 30 秒内完成测头位置精调，比电磁式表架节省 50% 操作时间。其模块化设计支持快速更换吸附底座或加长臂组件，适应不同机床结构。

耐用性设计

阳极氧化铝材质支架与不锈钢关节轴的组合，使其在切削液侵蚀环境下仍能保持≥5 年的使用寿命。对比国产同类产品，104318 的抗冲击性能提升 40%，可承受≤500N 的意外碰撞。
