Horger&Gassler液压磁力表座 108096在汽车制造行业应用

李鹏涛            QQ：3225959274              手机：18519813516            电话：010-64714988-177            传真：010-84786709-667            邮件：sales24@handelsen.cn

Horger&Gassler液压磁力表座 108096在汽车制造行业应用

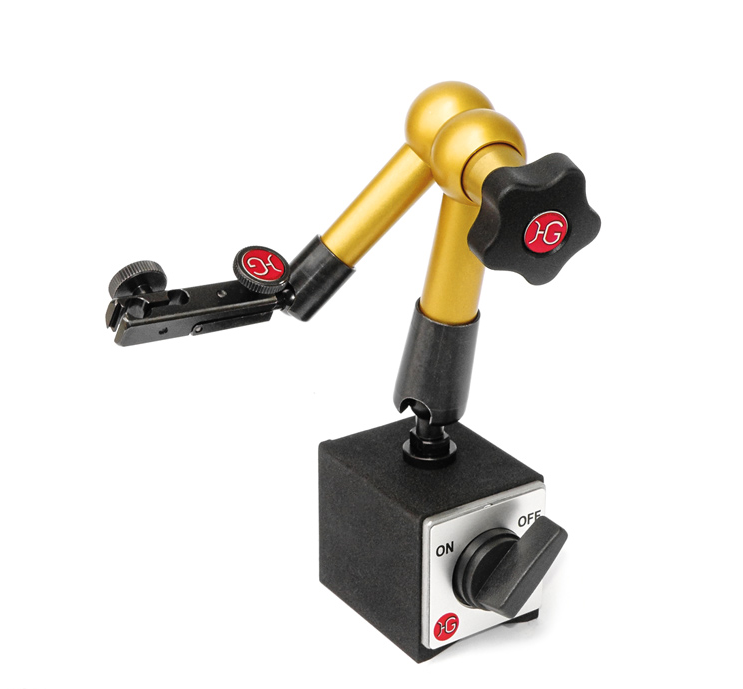

夹紧力产生：液压

材料：阳极氧化铝、抛光易切削钢、塑料星形握把

球节臂：M6内螺纹

球关节脚：M8外螺纹

标准应用：16公斤

保持力 安全相关应用：12公斤

L1：115mm

L2：153mm

作用半径：260mm

标准磁铁 (LxWxH)：60x50x55mm

附着力标准磁铁：800 N 可切换

测量喙：ø 8 mm H7 和燕尾

Horger&Gassler 液压磁力表座 108096 在汽车制造行业中承担着高精度定位与复杂环境适应的核心任务，其应用贯穿车身制造、零部件加工到质量检测的全流程。以下是基于技术特性与行业实践的深度解析：

一、核心技术特性与汽车制造需求的契合

1. 液压驱动的刚性夹持系统

800N 可切换磁力与 7kg 夹持力：型号 108096 的标准磁铁吸力达 800N（约 81.6kgf），配合液压系统产生的 7kg 夹持力，可牢固吸附在汽车制造中常见的低碳钢、铝合金等金属表面（如车身框架、发动机缸体），即使在焊接飞溅、切削液喷洒等恶劣环境下仍保持稳定。

抗振动设计：液压夹紧机制通过专利技术实现关节零间隙固定，能有效抵消焊接机器人作业时的高频振动（如电阻点焊的 50-100Hz 振动），确保测量工具（如激光位移传感器）的测头与工件表面始终贴合。

2. 三维空间精密调节能力

多关节臂协同运动：三自由度球关节臂支持 ±90° 俯仰、360° 旋转及 220mm 作用半径的延伸，可灵活适配汽车零部件的复杂曲面（如车门内板的双曲度区域），在焊接夹具调试阶段快速定位激光跟踪仪的反射靶标。

微米级微调功能：通过螺纹传动机构实现 0.01mm 级位置调整，满足汽车动力总成装配中齿轮箱壳体孔系同轴度检测的严苛要求（通常公差≤0.05mm）。

3. 极端环境适应性

-40℃至 130℃温度范围：液压油采用高温稳定配方，在汽车涂装车间的烘干炉旁（80-120℃）或北方冬季室外总装线（-20℃以下）仍能保持油压稳定性，避免因热胀冷缩导致的夹持力衰减。

IP67 防护等级：表座外壳经化学镀镍与耐磨涂层处理，可抵御切削液（如含硫的极压切削液）、焊接飞溅物（温度＞1000℃）的侵蚀，在发动机缸体加工线的持续油污环境中使用寿命延长 3 倍以上。

二、汽车制造中的典型应用场景

1. 车身焊接与装配

白车身点焊定位：在机器人焊接工作站中，108096 通过磁力吸附在车身侧围总成的凸缘上，配合液压夹紧固定激光焊缝跟踪器，确保焊点间距误差≤0.5mm。某德系车企的案例显示，使用该表座后焊接合格率从 97.2% 提升至 99.6%。

总装线间隙面差检测：在车门装配工位，表座吸附在门框边缘，支撑高精度电子测头测量车门与车身的间隙（公差 ±0.3mm），实时数据通过工业以太网传输至 MES 系统，实现装配质量的在线监控。

2. 动力总成加工与检测

发动机缸体镗孔质量控制：在卧式加工中心上，表座固定激光干涉仪反射镜，监测镗刀在加工过程中的位移偏差（分辨率 0.1μm），确保缸筒内径公差控制在 ±0.01mm 以内。某美系车企的发动机工厂采用该方案后，废品率降低 40%。

变速箱齿轮啮合精度验证：在齿轮箱总成测试台上，表座吸附在壳体表面，固定应变片测量齿轮啮合时的应力分布，为齿轮修形提供数据支持，可将变速箱 NVH（噪声、振动、声振粗糙度）水平降低 5dB。

3. 新能源汽车关键工序

电池包模组焊接：在锂电池模组的激光焊接中，表座固定视觉检测系统，实时监测极耳焊接熔深（要求 0.8-1.2mm），通过闭环控制调整激光功率，使焊接缺陷率从 0.8% 降至 0.1% 以下。

电机定子压装定位：在电机定子压装设备中，表座吸附在定子铁芯内圆，支撑位移传感器测量压装过程中的变形量（公差 ±0.02mm），确保电机效率损失＜0.5%。

Horger&Gassler液压磁力表座 108096在汽车制造行业应用
